[My cheat-sheet] PUML

참고 : http://www.plantuml.com/plantuml/uml

usecase

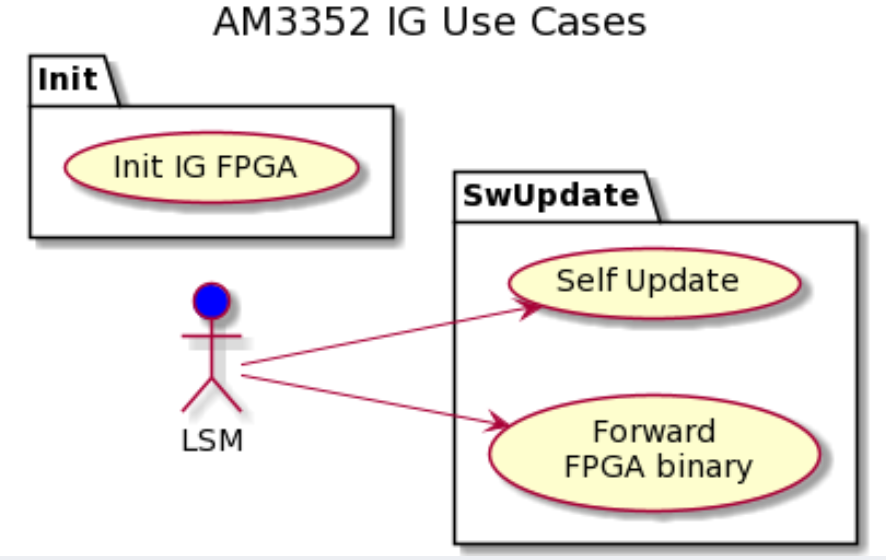

@startuml usecase_diagram title AM3352 IG Use Cases left to right direction actor LSM #blue package Init {     usecase "Init IG FPGA" as Init_UC1 } package SwUpdate {     usecase "Self Update" as SwUpdate_UC1     usecase "Forward\n FPGA binary" as SwUpdate_UC2 } LSM --> SwUpdate_UC1 LSM --> SwUpdate_UC2 @enduml

class

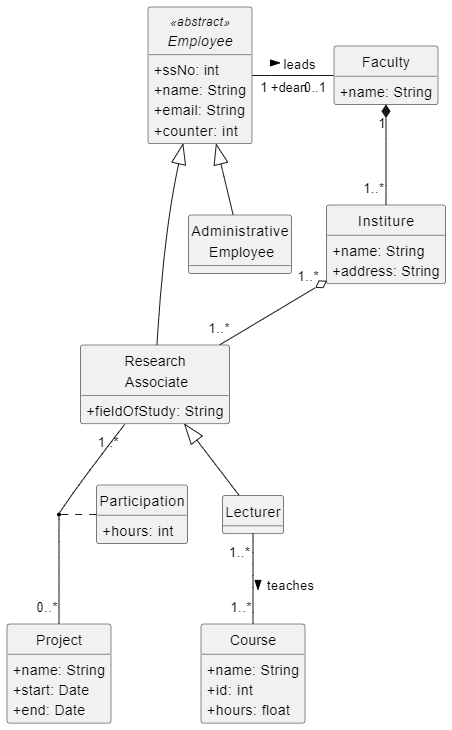

@startuml skinparam classAttributeIconSize 0 hide circle hide methods abstract Employee <<abstract>> {     +ssNo: int     +name: String     +email: String     +counter: int } class "Research\n Associate" as RA Employee <|-- "Administrative\n Employee" Employee <|-- RA RA : +fieldOfStudy: String RA <|-- Lecturer RA "1..*" -- "0..*" Project (RA, Project) .. Participation Participation : +hours: int Lecturer "1..*" -- "1..*" Course : teaches > Employee "1 +dean" - "0..1" Faculty : leads > Faculty : +name: String Faculty "1" *-- "1..*" Institure Institure : +name: String Institure : +address: String Institure "1..*" o-- "1..*" RA class Course {     +name: String     +id: int     +hours: float } class Project {     +name: String     +start: Date     +end: Date } @enduml

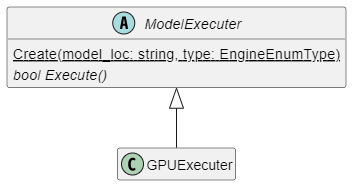

@startuml skinparam linetype ortho hide empty members hide empty method abstract ModelExecuter {     {static} Create(model_loc: string, type: EngineEnumType)     {abstract} bool Execute() } ModelExecuter <|-- GPUExecuter @enduml

sequence

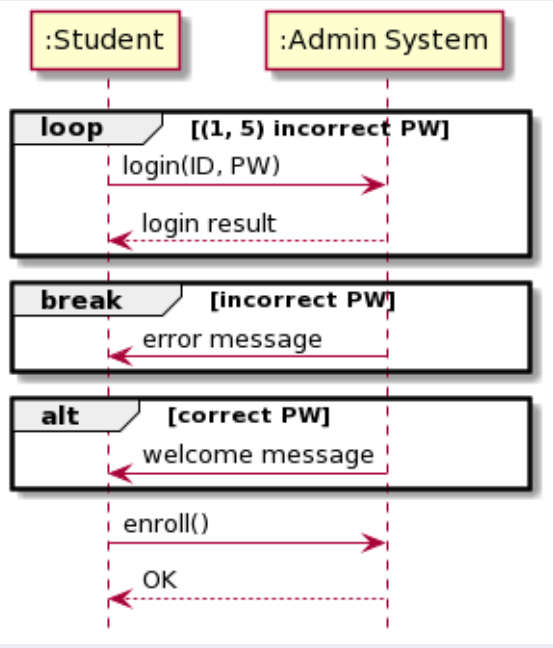

@startuml hide footbox loop (1, 5) incorrect PW ":Student" -> ":Admin System" : login(ID, PW) return login result end break incorrect PW ":Admin System" -> ":Student" : error message end alt correct PW ":Admin System" -> ":Student" : welcome message end ":Student" -> ":Admin System" : enroll() return OK @enduml

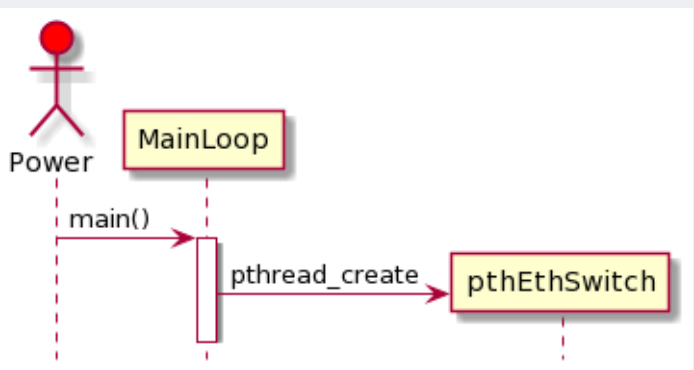

@startuml sequence_diagram hide footbox actor Power #red Power -> MainLoop ++ : main() create pthEthSwitch MainLoop -> pthEthSwitch: pthread_create @enduml

statechart

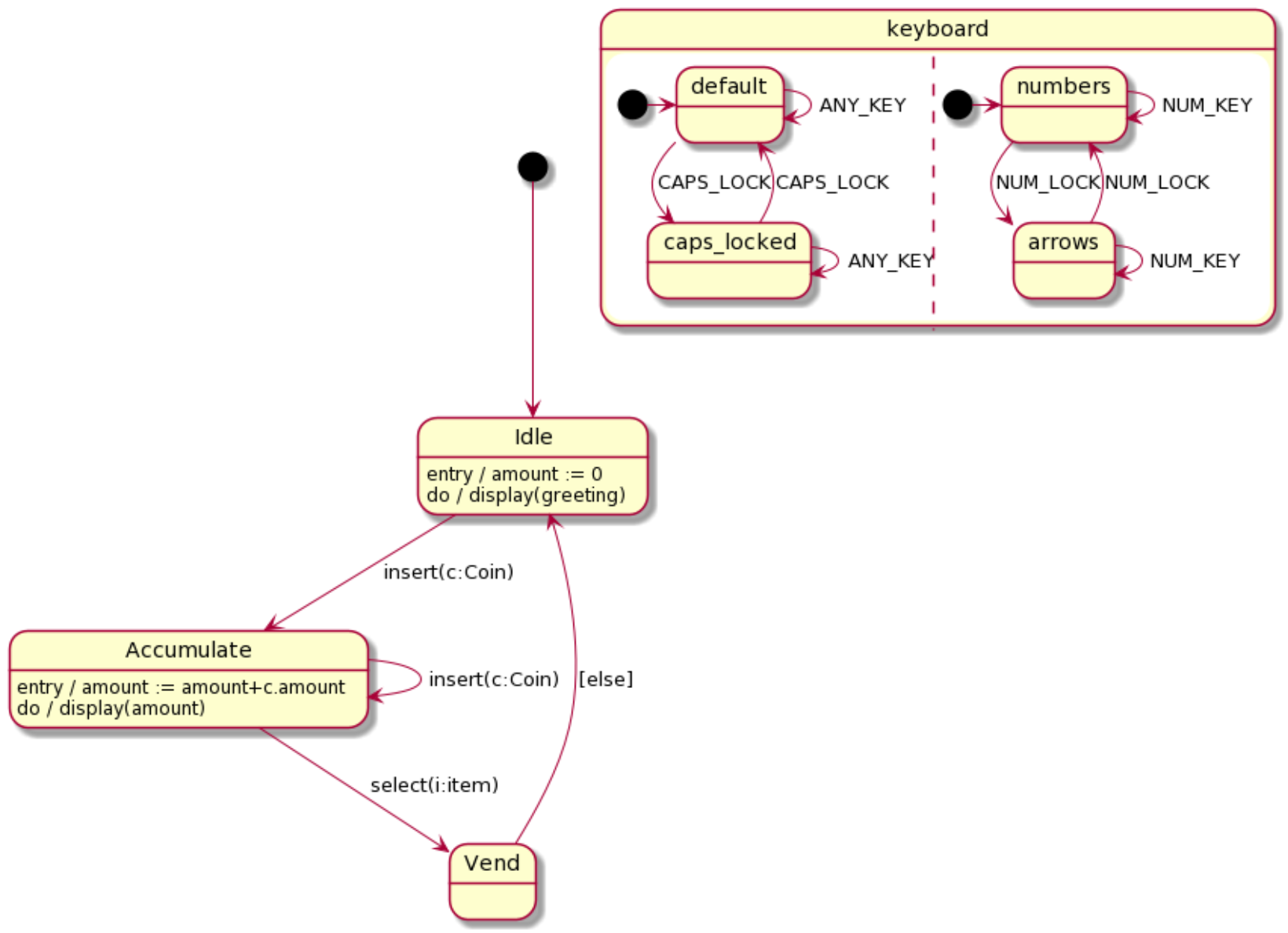

@startuml state_diagram [*] --> Idle Idle : entry / amount := 0 Idle : do / display(greeting) Idle --> Accumulate : insert(c:Coin) Accumulate : entry / amount := amount+c.amount Accumulate : do / display(amount) Accumulate --> Vend : select(i:item) Accumulate --> Accumulate : insert(c:Coin) Vend --> Idle : [else] state keyboard {     [*] -> default     default -> default : ANY_KEY     default --> caps_locked : CAPS_LOCK     caps_locked --> default : CAPS_LOCK     caps_locked -> caps_locked : ANY_KEY     ||     [*] -> numbers     numbers -> numbers : NUM_KEY     numbers --> arrows : NUM_LOCK     arrows --> numbers : NUM_LOCK     arrows -> arrows : NUM_KEY } @enduml

activity

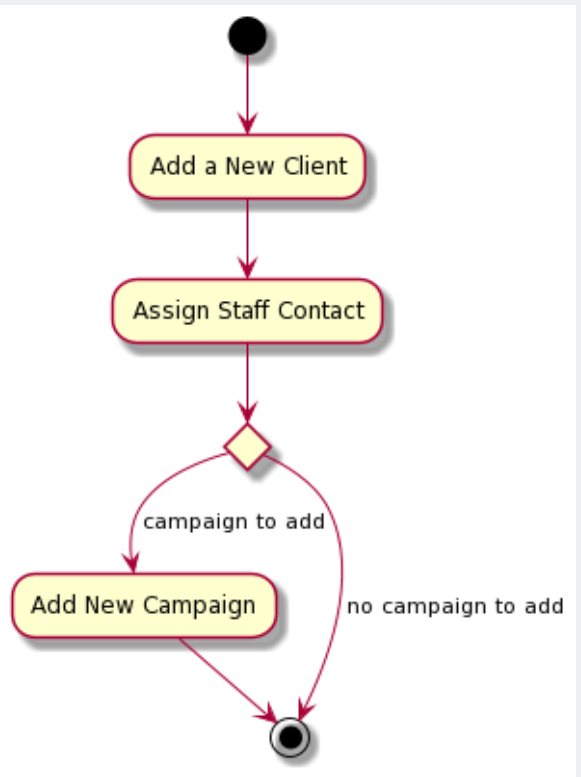

@startuml activity_diagram (*) --> "Add a New Client" "Add a New Client" --> "Assign Staff Contact" if "" then     --> [campaign to add] "Add New Campaign"     "Add New Campaign" --> (*) else     --> [no campaign to add] (*) @enduml

component

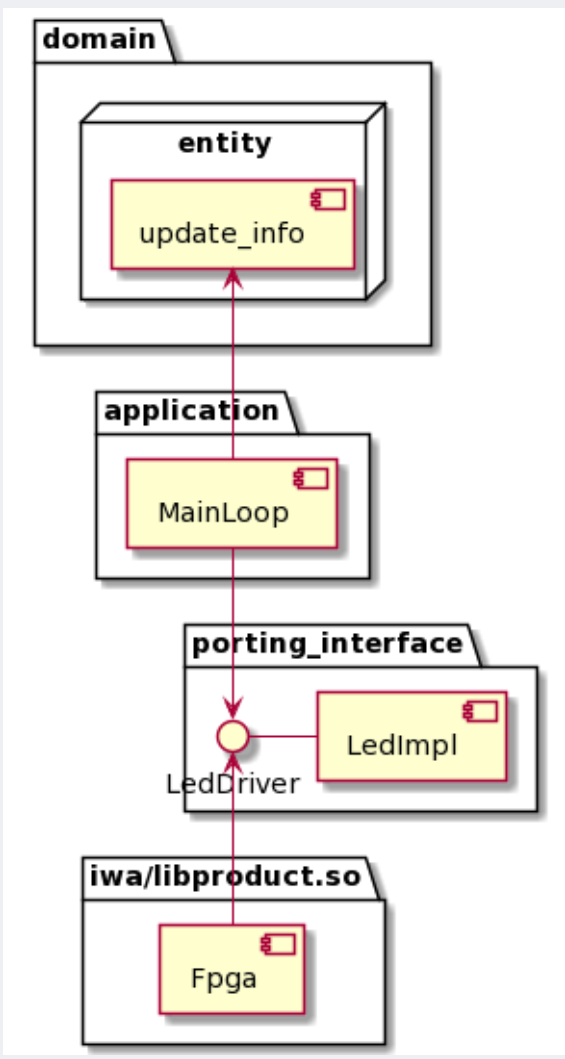

@startuml component_diagram package domain {     node entity {         component update_info     } } package application {     component MainLoop } update_info <-- MainLoop package porting_interface {     [MainLoop] --> LedDriver     LedDriver - [LedImpl] } package "iwa/libproduct.so" as iwa_product {     LedDriver <-- [Fpga] } @enduml
