micro:bit 장난감



3년전 첫째 아이 과학 선생님의 참여 학습 때 감명 받아 급 구매 하게된 ICbandQ 마이크로비트 GENIUS KIT

https://www.icbanq.com/P013150516

아이가 별 흥미를 느끼지 못해 방치했다가 제 장난감으로 사용해 볼까 하고 살펴 봤습니다.

V1.3B로 구해 했는데 찾아보니 Nordic 사 nRF51822 네요.

https://os.mbed.com/platforms/Microbit/

BBC micro:bit | Mbed

https://tech.microbit.org/hardware/1-3-revision/

1.3x micro:bit revision

Cortex-M0 16MHz 16KiB SRAM, 256KiB Flash 면FreeRTOS 정도는 올려 볼 수 있을 것 같아 시도하고 정리 해 보려고 합니다.

Bluetooth 내장이라 더 해 볼 수 있는게 많을 것 같아 기대되네요.



우선 개발 환경을 찾아보니 SEGGER사의 Embedded Studio를 공식 개발 환경으로 하고 있습니다.

https://www.segger.com/downloads/embedded-studio/

SEGGER - The Embedded Experts - Downloads - Embedded Studio

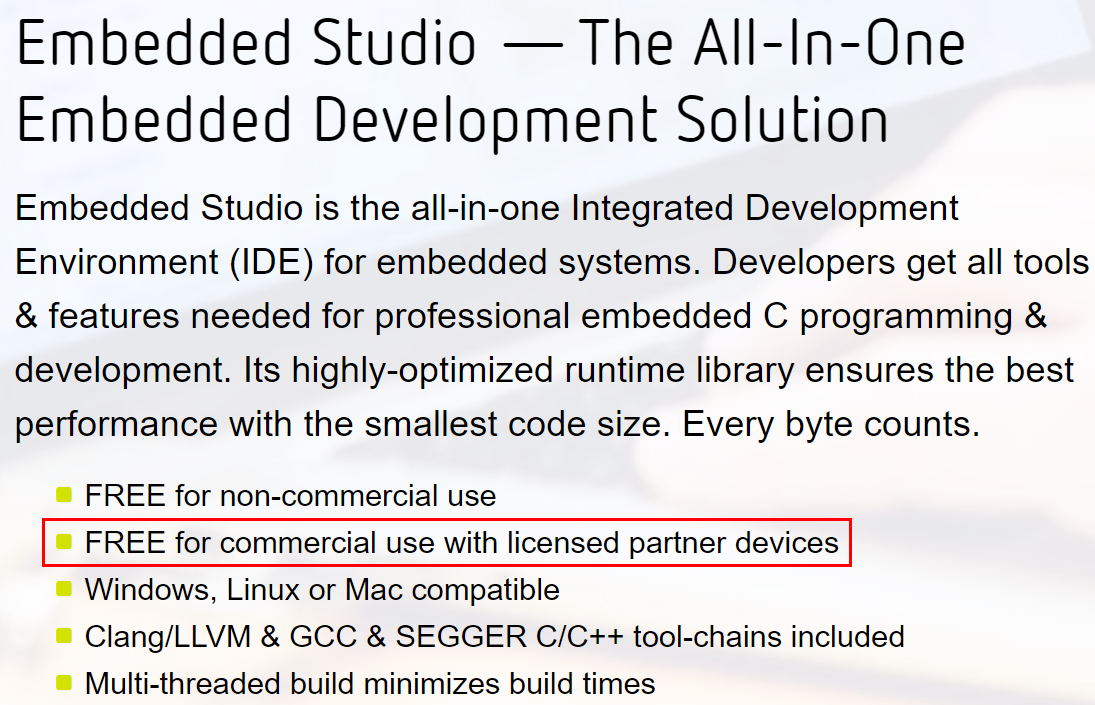

상용으로도 사용 가능하다고 되어 있네요.

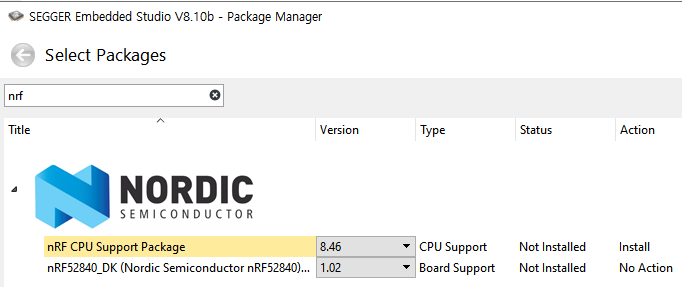

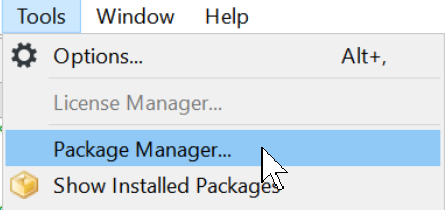

설치를 하고 Tools > Package Manager를 실행하여 nRF를 검색하여 설치 했습니다.

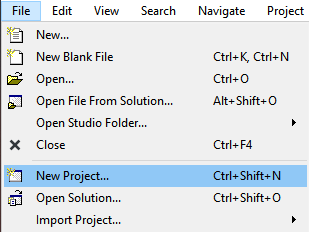

이제 New Project를 해 보겠습니다. 아래와 같이 Embedded Studio의 File > New Project을 실행 합니다.

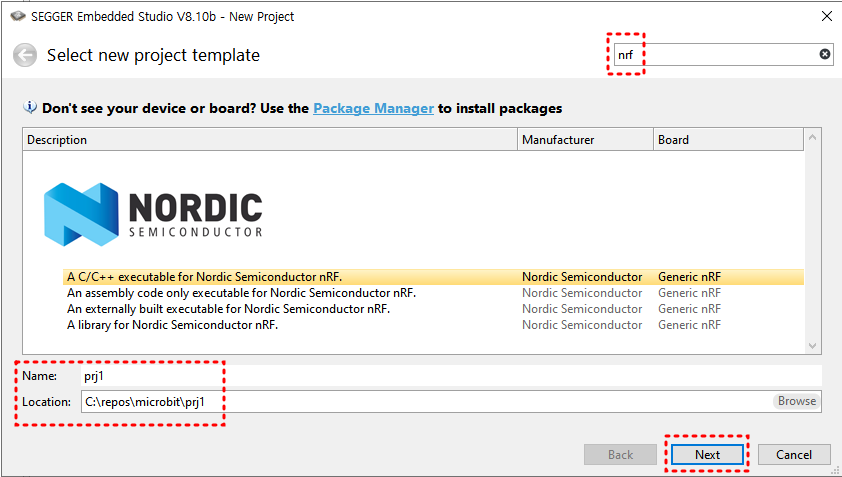

이후 아래와 같이 우측 상단에서 nrf로 검색하면 NORDIC package를 볼 수 있습니다. prj1으로 신규 생성해 보았습니다.

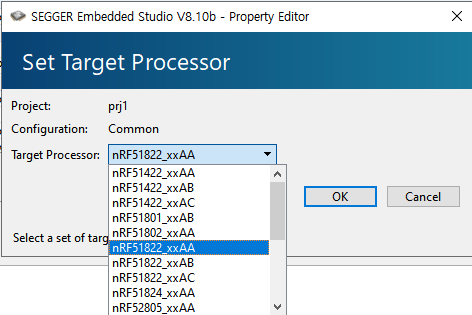

Target Processor만 nRF51822_xxAA로만 설정하고 나머지는 기본값으로 유지 하였습니다.

마지막 알파벳 두 글자는 패키지 타입으로 보입니다.

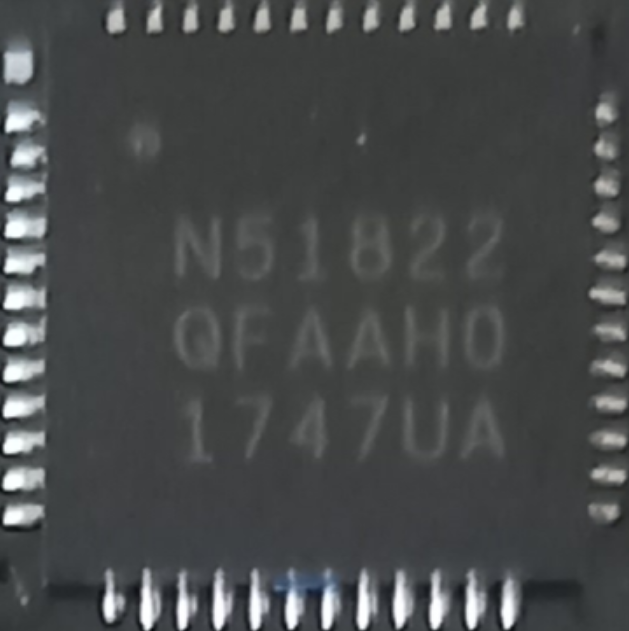

제가 가지고 있는 51822은 아래와 같으니 AA로 선택 하였습니다.

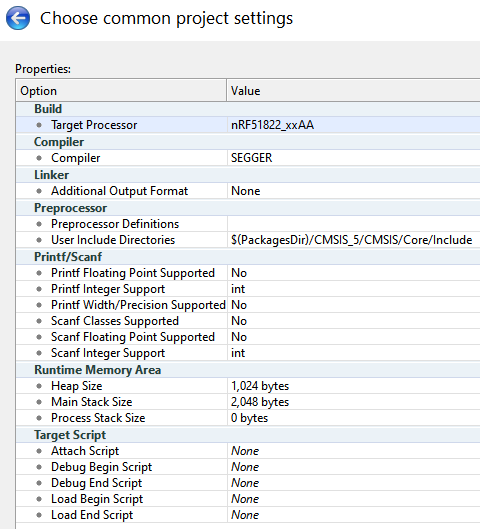

최종 설정은 아래와 같이 되었습니다.

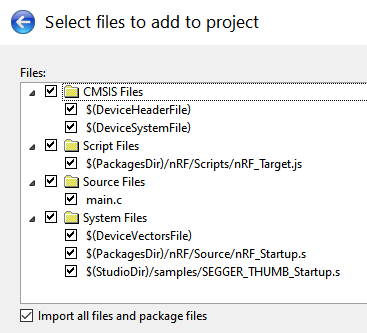

이후 포함될 소스 파일들을 선택할 수 있습니다.

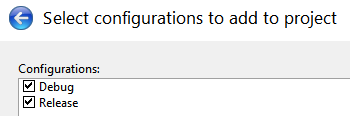

마지막으로 Debug와 Release 중에 선택하여 생성할 수 있습니다.

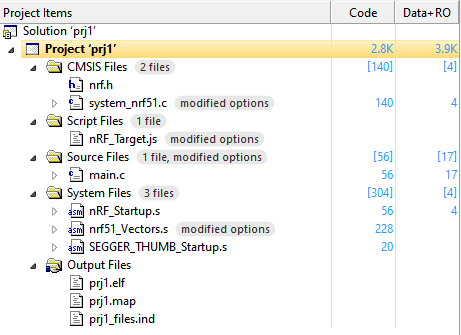

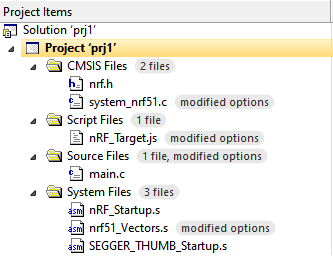

완료 후 좌측에는 아래와 같은 파일들이 생성된 것을 확인할 수 있습니다.

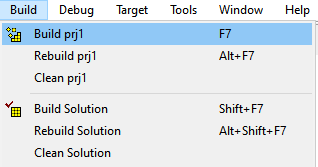

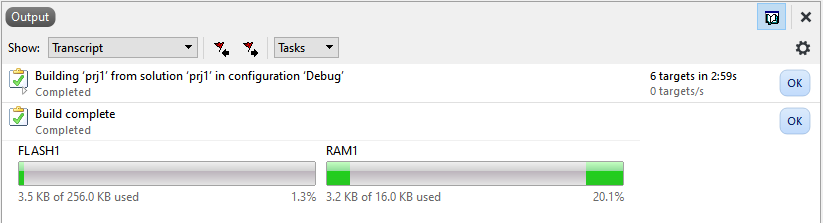

Build > Build prj1 (F7)까지 해 주니 아래와 같이 보이네요.

main.c는 아래와 같이 샘플로 생겼으니 실제 다운로드를 해서 프린트가 출력되는지 다음 글에서 이어가 보겠습니다.

/*********************************************************************
*                    SEGGER Microcontroller GmbH                     *
*                        The Embedded Experts                        *
**********************************************************************

-------------------------- END-OF-HEADER -----------------------------

File    : main.c
Purpose : Generic application start

*/

#include <stdio.h>
#include <stdlib.h>

/*********************************************************************
*
*       main()
*
*  Function description
*   Application entry point.
*/
int main(void) {
  int i;

  for (i = 0; i < 100; i++) {
    printf("Hello World %d!\n", i);
  }
  do {
    i++;
  } while (1);
}

/*************************** End of file ****************************/
